التقنية الأساسية: كيف تساهم وحدات تهوية استعادة الطاقة (ERVs) في خفض فاتورة الطاقة الخاصة بك

كيف تعمل وحدات استعادة الطاقة (ERVs): العلم وراءها أنظمة الهواء النقي واستعادة الطاقة

ما هي أجهزة استرداد الطاقة للتهوية (ERVs)?

تعمل وحدات تهوية استعادة الطاقة، أو اختصارًا ERVs، كجزء من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على استبدال الهواء الداخلي القديم بهواء طازج من الخارج، مع استعادة ما يقارب 80% من الطاقة التي تُفقد عادةً أثناء هذه العملية. تحتوي هذه الوحدات على ما يُعرف بمبدّل الحرارة، وهو مكوّن ينقل كلًا من الحرارة (ما يُطلق عليه المهندسون اسم الحرارة الجافة) وكمية الرطوبة (الحرارة الكامنة) بين الهواء الخارج والهواء الداخل. ما يُميز وحدات ERVs هو هذا النهج المزدوج الذي يقلل من هدر الطاقة مع الحفاظ في الوقت نفسه على راحة المناخ الداخلي على مدار السنة. النظام يحتوي على قناةين مميزتين تعملان بالتوازي داخله؛ إذ تقوم إحداهما بطرد الهواء المعالج من المنازل، بينما تستورد الأخرى هواءً طازجًا من الخارج، دون أن يختلط الهواءان ببعضهما. تشير الدراسات التي أجراها خبراء المعهد الوطني للعلوم الإنشائية إلى الأهمية المتزايدة لهذه الأجهزة في ضمان التهوية الملائمة في المباني الحديثة ذات الإغلاق المحكم، حيث لم تعد النوافذ التقليدية كافية للحفاظ على جودة الهواء المطلوبة.

دور أنظمة التهوية ذات الاسترداد الطاقي في التهوية المنضبطة و نظام الهواء النقي الكفاءة

تعمل أنظمة التهوية ذات الاسترداد الطاقي (ERVs) على تحسين كفاءة أنظمة الهواء الطازج من خلال تحقيق توازن بين تبادل الهواء وحفظ الطاقة. فعلى عكس المراوح العادمة التقليدية التي تسمح بخروج الهواء المعالج الجيد، فإن أنظمة ERVs تسترد الطاقة من الهواء الخارج لتحضر الهواء الجديد القادم. وفي الشهور الأشد برودة، تقوم هذه الأنظمة باستخلاص الحرارة والرطوبة من الهواء الدافئ الداخلي وتستخدمها لتسخين الهواء البارد والجاف القادم من الخارج قبل دخوله المبنى. وبحسب إرشادات ASHRAE لعام 2023 بشأن التهوية، يمكن لهذه العملية أن تخفض تكاليف التدفئة بنسبة تصل إلى 30% في المنازل. وتقوم الضوابط الذكية بتعديل تدفق الهواء تلقائيًا بناءً على ما تكتشفه أجهزة استشعار الحرارة والرطوبة في كل لحظة، مما يضمن أداءً فعالًا للنظام سواء كان الطقس باردًا جدًا أو حارًا جدًا.

أساسيات نقل الطاقة: استرداد الحرارة الحسية والكامنة في أنظمة التدفئة والتهوية وتكييف الهواء

تقوم أنظمة ERVs بأنواع رئيسية من الاسترداد الطاقي:

• نقل الحرارة الحسية : تنقل الطاقة الحرارية (درجة الحرارة) بين تيارات الهواء.
• نقل الحرارة الكامنة : تنقل الرطوبة (الرطوبة الجوية) عبر تبادل البخار.

عند التعامل مع البيئات الرطبة، فإن استعادة الحرارة الكامنة تُحدث عجائب في التحكم بمستويات الرطوبة الداخلية من خلال نقل الرطوبة الزائدة من الهواء الخارجي إلى تيار الهواء العادم. أما بالنسبة للأشخاص الذين يعيشون في المناطق الأكثر جفافاً، فإن نفس التكنولوجيا تساعد فعلياً في منع جفاف المساحات الداخلية عند إدخال الهواء الخارجي. تعتمد معظم هذه الأنظمة إما على مبادل حراري من النوع الصفحي أو الدوار لإنجاز هذه المهمة. وعادة ما تقدم الأنظمة ذات النوع الدوار أداءً أفضل بشكل عام، حيث تصل كفاءتها في نقل الحرارة والرطوبة إلى ما بين 70 إلى 85 بالمئة وفقاً لما يشير إليه معظم خبراء تكييف الهواء. ما يجعل وحدات تهوية استعادة الطاقة ذات قيمة كبيرة هو قدرتها على الحفاظ على راحة الغرفة مع الحفاظ على جودة الهواء الجيدة، وكل ذلك دون فرض ضغط غير ضروري على معدات التدفئة والتبريد في جميع أنحاء المبنى.

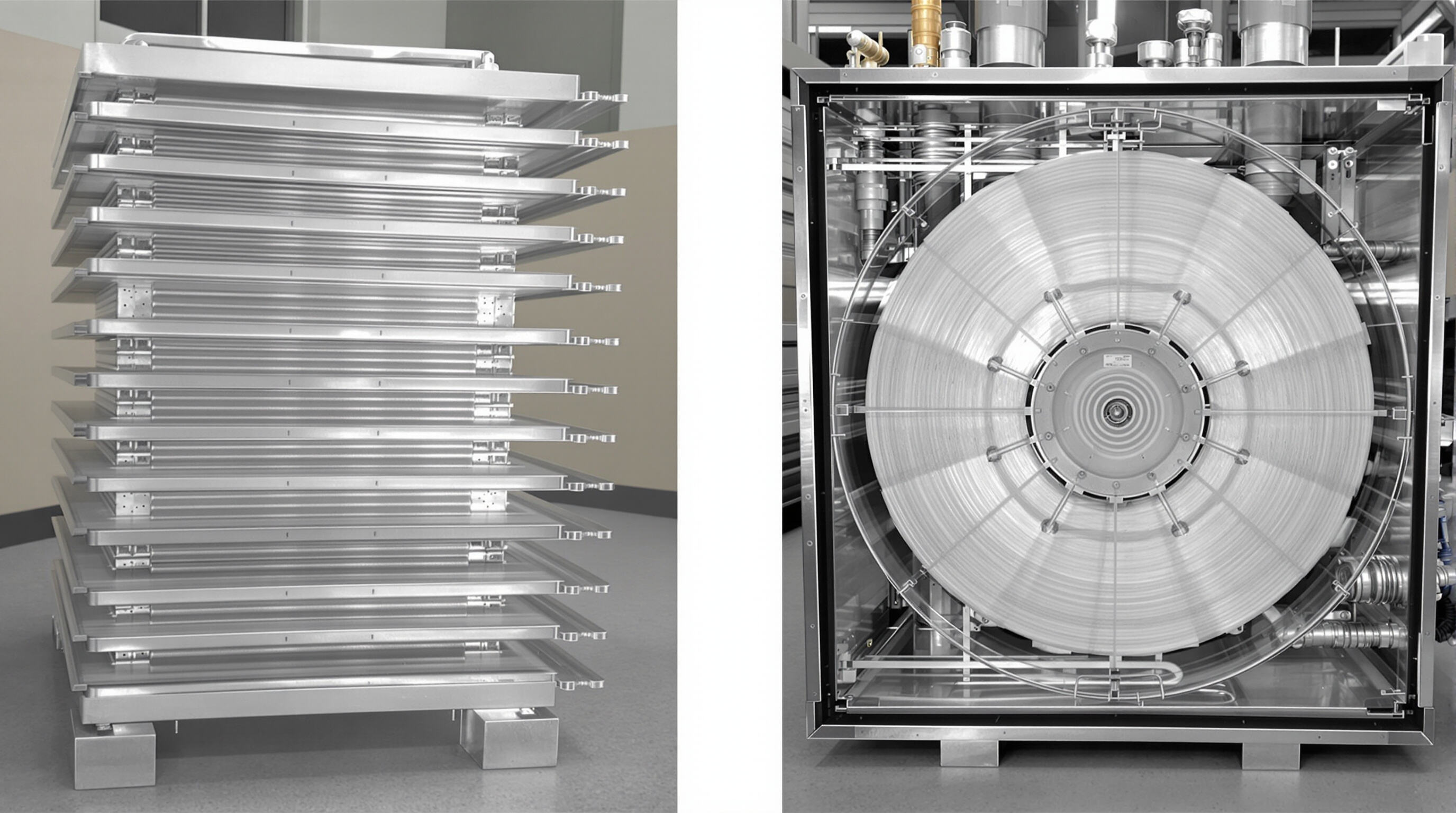

آليات استعادة الطاقة الرئيسية: المبادلات الحرارية من النوع الصفائحي مقابل النوع الدوار

المبادلات الحرارية الصفائحية: نقل الطاقة الثابت من أجل كفاءة مستقرة

تعمل المبادلات الحرارية الصفائحية عن طريق تكديس صفائح معدنية تنقل الحرارة من تيار هواء إلى آخر دون السماح بامتزاجهما. وعادةً ما يستعيد هذا النظام حوالي 80 إلى 90 بالمئة من الحرارة المهدورة، مع الحفاظ على أداء مستقر، وهذا هو السبب في اختيار الكثير من أصحاب المنازل لهذه النوعية من المبادلات لنظام الهواء الطازج عندما يبحثون عن حلول بسيطة لا تحتاج إلى مراقبة مستمرة. وبحسب بيانات السوق الحديثة، فإن حوالي 40 بالمئة من وحدات الاسترداد الحراري للهواء (ERV) المثبتة حاليًا هي من النوع الصفائحي، وذلك بسبب كفاءتها العالية على المدى الطويل وتكاليفها المعقولة نسبيًا، خاصةً في المناطق ذات الظروف المناخية المعتدلة حيث لا توجد تقلبات كبيرة في درجات الحرارة.

المبادلات الحرارية الدوارة: استعادة ديناميكية في وحدات ERV عالية الأداء

تعمل المبادلات الحرارية الدوارة عن طريق تدوير عجلة مغطاة بمادة خاصة تمتص الرطوبة، وهذه المادة تقوم بنقل الحرارة والرطوبة في آنٍ واحد بين تيارات الهواء المختلفة. ما يميز هذه الأجهزة هو قدرتها على استعادة ما يقارب 20 إلى 30 بالمئة إضافية من الحرارة الكامنة مقارنةً بالنظام التقليدي للوحات. هذه الكفاءة الإضافية مهمة للغاية في المساحات التجارية الكبيرة حيث تكون الحاجة إلى التهوية مستمرة وعالية. ومن المتوقع أن يتوسع هذا القطاع بشكل جيد في المستقبل، حيث تشير التوقعات إلى نمو سنوي يقارب 8.7% حتى عام 2033. والسبب في ذلك هو أن الشركات المصنعة تواصل اكتشاف مواد أفضل لدوارات التدوير، مما يعني أنها تدوم لفترة أطول حتى في البيئات القاسية للغاية.

تحليل مقارن: الكفاءة، الصيانة، وملاءمة الاستخدام

عامل	مبادلات اللوحات	مبادلات دوارة
كفاءة استعادة الحرارة	70-85% حرارة محسوسة فقط	75-90% حرارة محسوسة وحرارة كامنة
تكرار الصيانة	فحص سنوي	التنظيف الفصلي
المناخ المثالي	جاف إلى رطوبة معتدلة	رطوبة عالية أو مناخات متغيرة
فترة الاسترداد النموذجية	3-5 سنوات	4-7 سنوات

تحديات الأداء: أنظمة التهوية ذات التدوير الحراري (ERV) في المناخات الرطبة وإدارة الرطوبة

تتمتع الأنظمة الدوارة بالتأكيد بقدرات أفضل في التحكم بالرطوبة مقارنة بالخيارات الأخرى، على الرغم من أنه إذا تم تركيبها بشكل غير صحيح، فيمكنها أن تصبح بيئة خصبة لنمو العفن داخل المكون الأساسي نفسه. ويزداد هذا المشكل سوءًا في الأماكن ذات مستويات الرطوبة العالية مثل المناطق الاستوائية حيث تكون الرطوبة موجودة باستمرار. تحل التصاميم من النوع الصفائحي مشكلة التلوث المتبادل تمامًا، لكنها ليست جيدة بنفس القدر في إزالة الرطوبة من الهواء. يضطر العديد من المنشآت إلى استخدام مزيلات الرطوبة الإضافية عند التشغيل في ظروف رطوبية شديدة. وعند التعامل مع ظروف الطقس القاسية، ينصح معظم خبراء تكييف الهواء ذوي الخبرة بتركيب صمامات تجاوز مع آليات مناسبة لحماية من الصقيع. تساعد هذه الإضافات في الحفاظ على تشغيل النظام بسلاسة حتى عندما تنخفض درجات الحرارة دون نقطة التجمد أو تتقلب بشكل كبير بين الدرجات القصوى.

تحسين جودة الهواء الداخلي دون التفريط في وفورات الطاقة

تحقيق التوازن بين استهلاك الهواء النقي وحفظ الطاقة الحرارية

تُحقق وحدات تهوية استعادة الطاقة الحديثة (ERVs) توازنًا حيويًا: من خلال تبديل 70–90% من الهواء الداخلي الملوث بهواء خارجي مُصفى، مع الحفاظ على 60–80% من طاقة التدفئة والتبريد وفقًا لإرشادات ASHRAE 2023. تمنع هذه العملية أنظمة التدفئة وتكييف الهواء من العمل بجهد زائد، مع الحفاظ على مستويات ثابتة للرطوبة (±3% تغير) حتى في الظروف الخارجية القاسية.

تقليل الملوثات والمواد المسببة للحساسية والرطوبة الزائدة باستخدام وحدات تهوية استعادة الطاقة

تقوم وحدات تهوية استعادة الطاقة بترشيح 95% من جزيئات PM2.5 وتقليل المركبات العضوية المتطايرة (VOCs) بنسبة 60% من خلال ترشيح مزدوج المراحل. وفي المناطق الرطبة، تُنظم عجلات الإنتالبي نقل الرطوبة بشكل فعّال، مما يساعد في الحفاظ على الرطوبة النسبية داخل المباني ضمن نطاق 45–55% - وهو نطاق تعترف به وكالة حماية البيئة الأمريكية (EPA) بأنه المثالي للصحة ولسلامة المبنى، ويُعد فعّالًا في كبح نمو العفن.

دراسة حالة: تحسين جودة الهواء الداخلي في مبنى سكني حضري مغلق

أظهر مشروع مراقبة استمر 12 شهرًا في برج سكني معتمد من قبل نظام LEED أن أنظمة استعادة الطاقة الحرارية (ERV) حافظت على مستويات ثاني أكسيد الكربون دون 800 جزء في المليون (مقارنة بمستوى يزيد عن 1200 جزء في المليون في الوحدات التي لا تحتوي على ERV)، وفي الوقت نفسه خفضت تكاليف الطاقة المتعلقة بالتهوية بنسبة 45%. كما انخفضت تركيزات الجسيمات إلى 5 ميكروغرام/م³، وهو ما حقق معايير منظمة الصحة العالمية لجودة الهواء وحتى تجاوزها دون زيادة زمن تشغيل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

تحديد المدخرات في الطاقة والتكاليف في التطبيقات السكنية

دمج نظام ERV في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المباني السكنية: استراتيجيات التصميم وتحديد الحجم والوضع

يبدأ دمج أنظمة ERV بشكل صحيح بفهم ظروف المناخ المحلية أولاً. بالنسبة للمناطق ذات الأنماط الجوية المتوسطة، تعمل الوحدات التي تتراوح قدرتها بين 30 و70 قدم مكعب في الدقيقة بشكل كافٍ. ولكن عند التعامل مع المناطق التي تظل فيها الرطوبة مرتفعة بشكل مستمر على مدار السنة، يصبح من الضروري اختيار النماذج التي تتعامل مع الرطوبة بشكل أفضل. وضع هذه الوحدات بالقرب من موقع معدات التدفئة وتكييف الهواء الرئيسية يساعد في تقليل هدر الطاقة عبر قنوات الهواء. يفضل العديد من المقاولين بالفعل تصميمات النواة الدوارة الصغيرة أثناء مشاريع التجديد لأنها تشغل مساحة أقل في الأماكن الضيقة. وبحسب ما أظهرته البيانات المجمعة في تقرير مواد الأحذية لعام الماضي، فإن ثلث المشاكل التي تظهر بعد تركيب أنظمة تهوية جديدة تقريبًا يُمكن إرجاعها إلى اتخاذ قرارات خاطئة بشأن حجم الوحدات خلال عملية التركيب.

قياس تقليل استهلاك الطاقة: رؤى من أبحاث وزارة الطاقة الأمريكية (DOE) وجمعية مهندسي التدفئة وتكييف الهواء (ASHRAE)

تُظهر الدراسات الميدانية لوزارة الطاقة (DOE) أن أنظمة التهوية ذات الاسترداد الحراري (ERV) تقلل من أحمال التدفئة والتبريد بنسبة 18–27% في المناخات المختلطة. تُظهر الأنظمة المتوافقة مع معيار ASHRAE 62.2 كفاءة في الحفاظ على الحرارة تزيد بنسبة 42% مقارنةً بالأنظمة الأساسية لتوريد الهواء الطازج. وفي المناخات الباردة (أقل من 40 درجة فهرنهايت)، تحافظ ميزات حماية من الصقيع على كفاءة استعادة الحرارة بنسبة 81%، مقارنةً بنسبة 54% في الوحدات غير المُحسَّنة.

العائد المالي: التكاليف الأولية مقابل الادخار الطويل الأمد في فاتورة الطاقة

عامل	متوسط تأثير التكلفة
وحدة التهوية ذات الاسترداد الحراري (ERV)	1200–2500 دولار أمريكي
تركيب	800–1600 دولار أمريكي
الادخار السنوي في الطاقة	220–380 دولار أمريكي (وزارة الطاقة الأمريكية 2023)

تتحقق معظم الأسر من تحقيق العائد على الاستثمار خلال 4–7 سنوات، مع تقديم الأنظمة ذات القنوات عائدًا أسرع بنسبة 23% مقارنةً بالإعدادات بدون قنوات.

بيانات حالة: العائد على الاستثمار من شركة Zhejiang Embang Environmental Equipment Co., Ltd.

أظهرت دراسة قادتها شركة تصنيع على 62 تعديلًا لمنازل عائلية واحدة في المناطق الرطبة ذات المناخ المداري المعتدل ما يلي:

• انخفاض بنسبة 19% في الطلب على التبريد في ذروة الصيف
• تقليل تكاليف إزالة الرطوبة السنوية بنسبة 31%
• فترة استرداد متوسطة تبلغ 8.2 سنة

حققت الوحدات المزودة بمحولات تحكم استشعار الرطوبة وفورات في الطاقة بنسبة 14% مقارنة بالوحدات ذات السرعة الثابتة.

الحوافز والمكافآت المتاحة لتثبيت أنظمة استعادة الطاقة الحرارية في المباني الخضراء

تقدم 29 ولاية أمريكية ائتمانات ضريبية تغطي 15—30% من تكاليف أنظمة استعادة الطاقة الحرارية للتركيبات المعتمدة من ENERGY STAR. وبحسب تقرير الطاقة متعدد العائلات لعام 2023، يمكن الجمع بين الائتمانات الضريبية الفيدرالية (26 USC § 25C) والمنح المالية من شركات المرافق اختصار فترة الاسترداد لتصل إلى 3.5 سنوات في التحسينات الخاصة بالمباني الموفرة للطاقة.

أسئلة شائعة

ما هي الوظيفة الأساسية لـ أجهزة استرداد الطاقة للتهوية (ERVs)?

تم تصميم أنظمة استعادة الطاقة الحرارية لتبديل الهواء الداخلي غير النقي بهواء خارجي نقي، مع استعادة جزء كبير من الطاقة التي تُفقَد عادةً في هذه العملية، مما يحافظ على الراحة داخل المباني بكفاءة.

كيف تسهم أنظمة استعادة الطاقة الحرارية في توفير الطاقة في أنظمة التدفئة والتهوية وتكييف الهواء؟

تحافظ وحدات التهوية ذات الاسترداد الحراري (ERVs) على الطاقة من خلال نقل الحرارة والرطوبة من الهواء الخارج إلى الهواء الطازج الداخل، مما يقلل من العبء على أنظمة التدفئة والتبريد ويقلص من استهلاك الطاقة.

ما هي الاختلافات بين مبادل الحرارة من النوع الصفحي والنوع الدوار في وحدات التهوية ذات الاسترداد الحراري (ERVs)؟

تقوم مبادلات الحرارة الصفحية بنقل الحرارة بين تيارات الهواء دون خلطها، وهي منخفضة الصيانة ومناسبة للمناخات المعتدلة. أما المبادلات الدوارة فتتحكم أيضًا في الرطوبة بشكل فعال، وهي أفضل للمناخات ذات الرطوبة العالية، وتحتاج إلى صيانة أكثر تكرارًا لكنها توفر كفاءة أعلى.

كيف يمكن لوحدات التهوية ذات الاسترداد الحراري (ERVs) تحسين جودة الهواء الداخلي؟

تقوم وحدات التهوية ذات الاسترداد الحراري بترشيح الملوثات وتقليل المواد المسببة للحساسية والتحكم في مستويات الرطوبة، وبالتالي الحفاظ على جودة الهواء الداخلي المثلى من خلال إعادة تدوير الهواء النظيف والطازج داخليًا.

ما هي الآثار المالية وفترة الاسترداد لتركيب وحدات التهوية ذات الاسترداد الحراري (ERVs)؟

يتراوح السعر الأولي لوحدات التهوية ذات الاسترداد الحراري بين 1200 دولار إلى 2500 دولار، مع تكاليف تركيب تتراوح بين 800 دولار إلى 1600 دولار. يمكن لمعظم أصحاب المنازل توقع استرداد هذه التكاليف خلال 4 إلى 7 سنوات من خلال توفير الطاقة.
